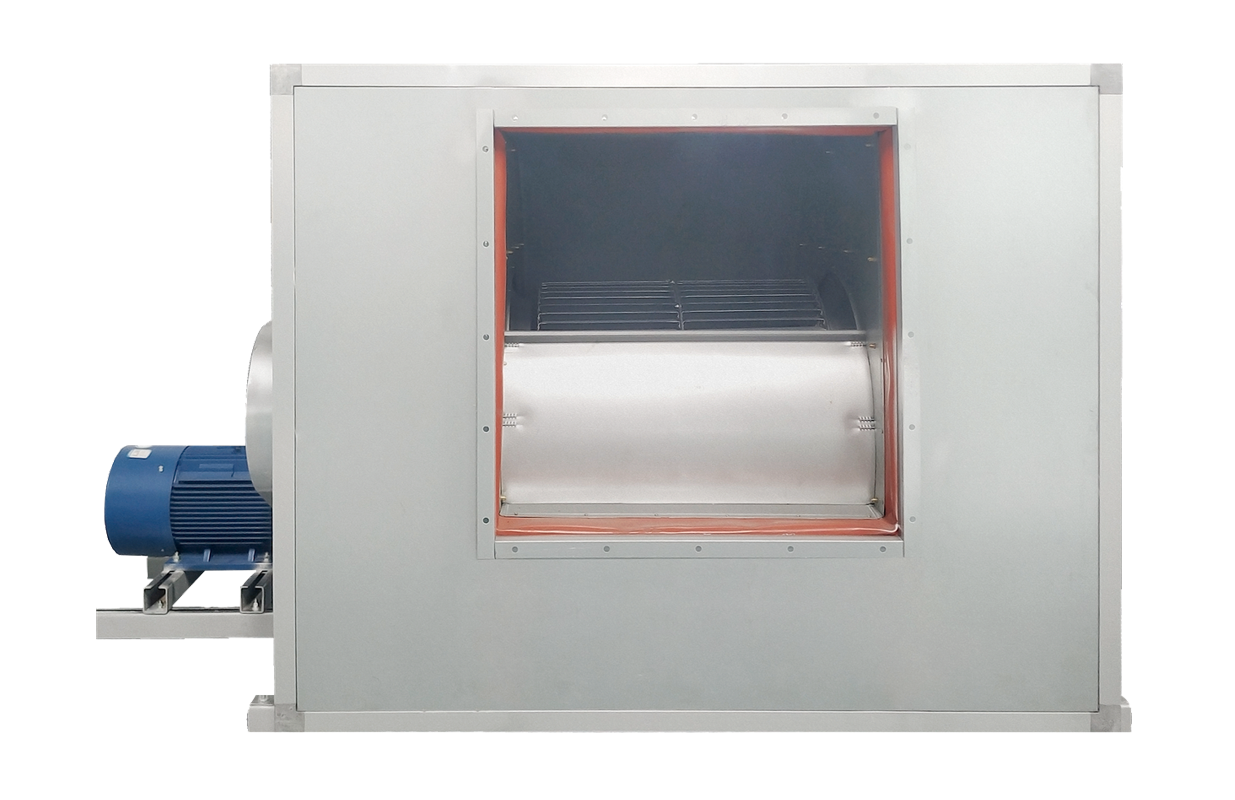

產品概述

HIFC系列箱體式離心通風機分為通風和消防排煙型兩類，具有效率高、噪聲低、耐高溫、性能優良、結構新穎、振動小、重量輕、安裝方便等優點。廣泛應用于賓館、飯店、禮堂、地下室、廠礦企業的車間、辦公樓等需要消防并通風換氣的場合使用。

本系列風機機號有No9 ~ No36總共11個型號，風量1500~100000m3/h,風壓200~1800Pa。當NXTC系列產品輸送煙氣介質溫度為280℃時，能保證連續運行1小時以上；當環境介質溫度為80℃~100℃時，能保證長期連續運行。輸送氣體不允許夾帶粘性物質，塵土及硬質顆粒含量不大于150mg/m3。

風機的分類與使用

HIFC系列箱體式離心通風機分A型和B型兩種。電機安裝在箱體外為A型，電機安裝在箱體內為B型。A型用于消防排煙，B型用于通風換氣。

HIFC系列產品可根據用戶不同用途選用不同電機安裝型式及選配不同電機：可分為Ⅰ、Ⅱ兩種類型，其中Ⅰ型為單速型，Ⅱ型為雙速，配用雙速電機，實現兩檔調速，可滿足用戶對不同工況點性能調節的需要。風機也可配用變頻電機和變頻控制器，實現變頻調速，建議調節頻率鎖定在范圍25Hz ~ 50Hz。

產品特點

1、箱體結構采用鋁合金拼裝式結構，框架及其聯結件為特殊設計。外型美觀、流暢、穩重。

2、采用大尺寸檢視門，便于維修人員進出。檢視門與框架之間利用活動鎖扣固緊，裝拆非常方便。

3、箱體面板采用三明治面板形式，中間層為消音材料，具有降低噪音的作用。

  產品外形圖和尺寸

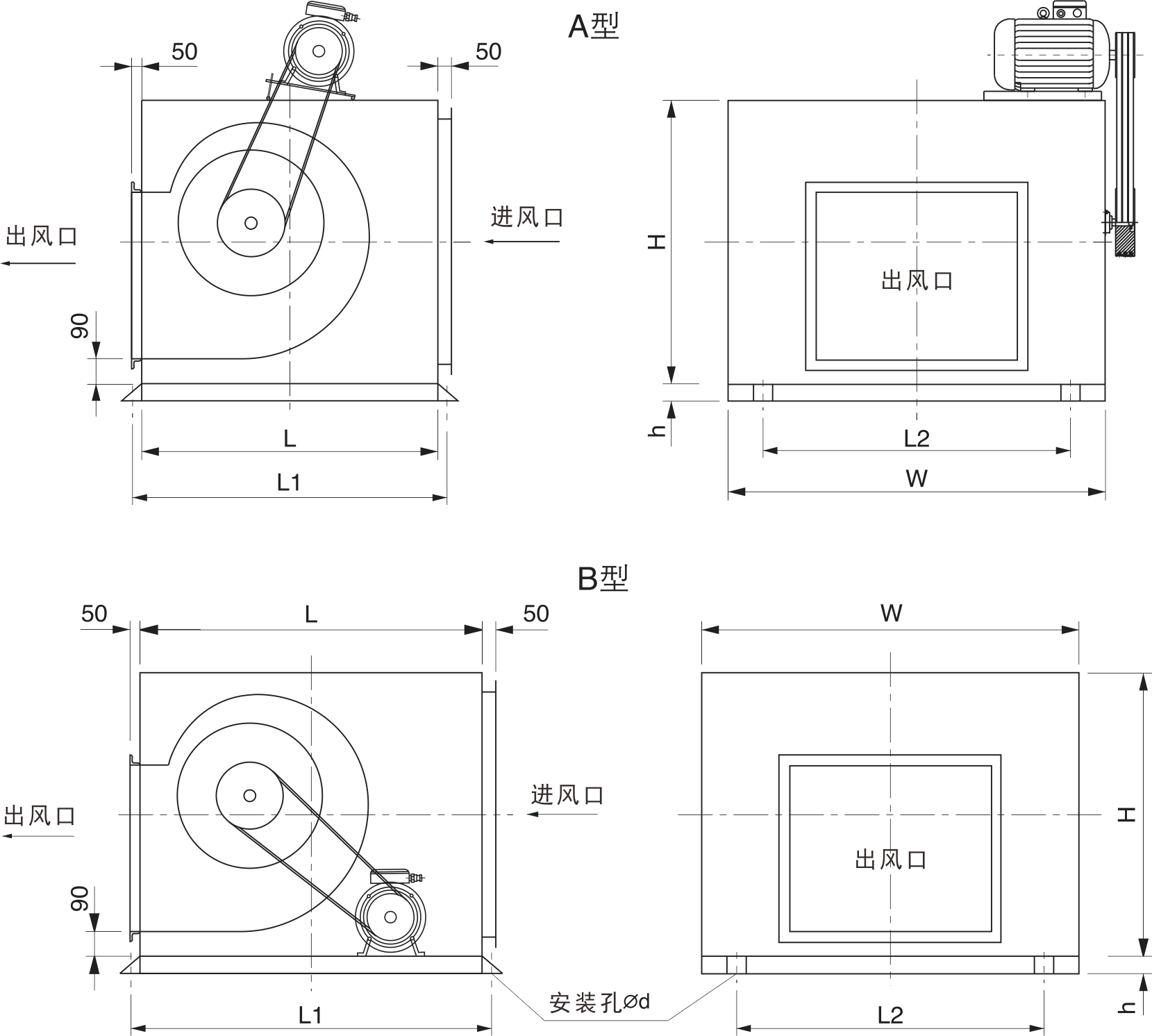

產品外形圖

產品外形尺寸表

注:1.A型風機高度未計入電機高度,寬度未計入皮帶罩寬度。

2.表中重量為雙層面板重量,單位計入電機重量。

3.如選用的電機規格超過本樣本范圍，或選用本樣本以外的風口位置型式的，其外形尺寸可能會出現變化，可根據用戶實際需求落實。

 產品安裝及風口位置

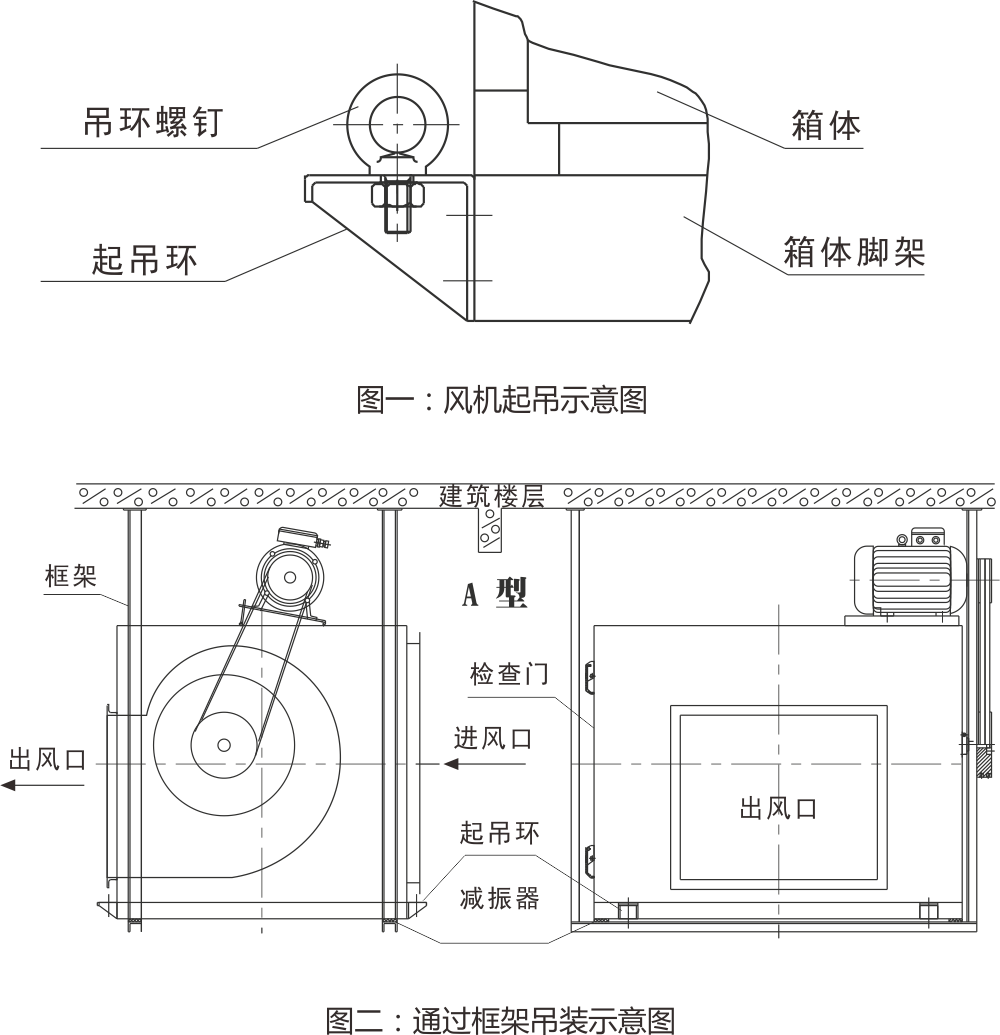

 風機安裝示意圖

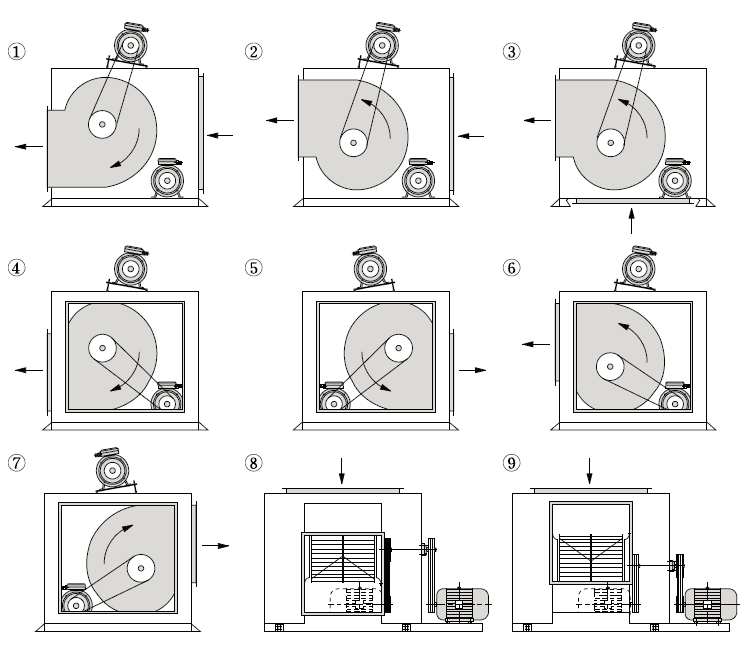

風機出風口位置示意圖
